先进材料表征

先进材料表征方法



先进材料表征方法



先进材料表征方法介绍

利用电子、光子、离子、原子、强电场、热能等与固体表面的相互作用,测量从表面散射或发射的电子、光子、离子、原子、分子的能谱、光谱、质谱、空间分布或衍射图像,表征材料表面微观形貌、表面粗糙度、表面微区成分、表面组织结构、表面相结构、表面镀层结构及成分等相关参数。



应用领域

材料、电子、汽车、航空、机械加工、半导体制造、陶瓷品、化学、医学、生物、冶金、地质学等。



常用检测技术分析深度



常用检测技术分析深度



分辨率和探测分析能力



分辨率和探测分析能力



检测分析方法介绍



分析⽅法 典型应⽤
俄歇电⼦能谱(AES) 表⾯微区分析; 深度剖⾯分析
X射线光电⼦能谱(XPS/ESCA) 表⾯元素及价态分析;
深度剖⾯分析
动态⼆次离⼦质谱(D-SIMS) 对薄膜材料表⾯元素进⾏深度分析
⻜⾏时间⼆次离⼦质谱(TOF-SIMS) 有机材料和⽆机材料的表⾯微量分析;
表⾯离⼦成像;
深度剖⾯分析;
辉光放电质谱(GDMS) 微量和超微量元素分析;深度剖⾯分析
扫描电⼦显微镜&X射线能谱(SEM/EDS) 表⾯形貌观察; 微⽶尺⼨测量;
微区成分分析; 污染物分析
X射线荧光分析(XRF) 测量达到⼏个微⽶的⾦属薄膜的厚度;
未知固相、 液相和粉体中的元素识别;
⾦属合⾦的鉴定
傅⾥叶红外光谱(FTIR) 识别聚合物和有机物;污染物分析
透射电⼦显微镜&电⼦能量损失谱(TEM/EELS) 微区成分分析;晶体结构分析;晶格成像
背散射电⼦衍射(EBSD) 晶粒尺⼨; 晶格⽅向; 晶粒错位; 结晶度
X射线衍射(XRD) 相结构分析; 晶体取向和晶体质量; 结晶度; ⾦属和陶瓷上的残余应⼒
扫描探针显微镜、原⼦⼒显微镜(SPM/AFM) 三维表⾯结构图像, 包含表⾯粗糙度、微粒尺⼨、 步进⾼度、 倾斜度
拉曼光谱(Raman)

识别有机物和⽆机物的分子结构;

⾦刚⽯和⽯墨的碳层特征; 污染物分析

聚焦离⼦束(FIB) ⾮接触式样品准备; 芯⽚电路修改
离⼦研磨抛光(CP) 样品微区切割

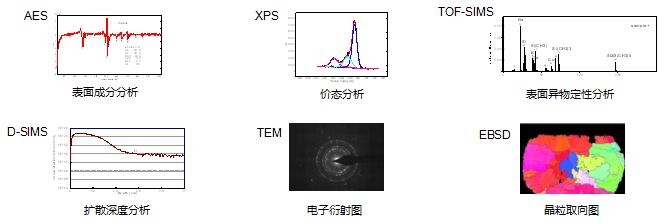

典型检测分析图示
