焊接工艺评定

冲击测试

测试范围：

全焊透的对接焊缝。

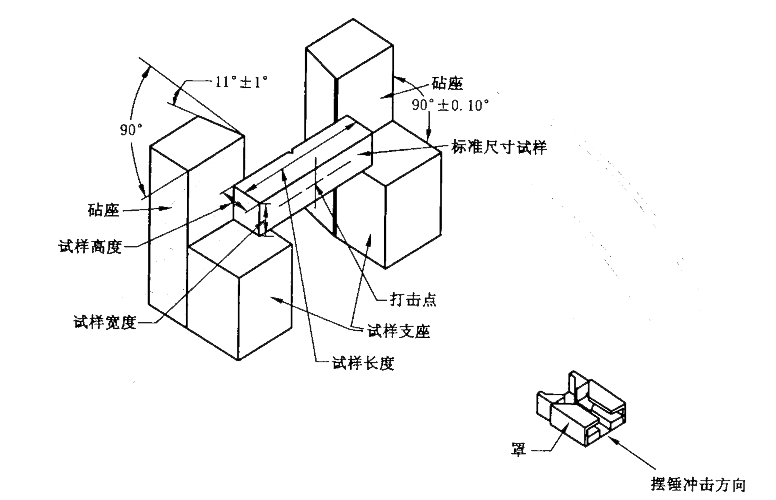

冲击试样和试验应符合相关标准（GB/T2650）的要求。

冲击试验一般采用V型缺口试样，缺口可以开在焊缝金属或热影响区上。

VWT型试样表示缺口开在焊缝金属，VHT型试样表示缺口开在热影响区。

试样应在母材表面2mm以下沿焊缝垂直截取。每个规定部位，各截取一组（3个）试样。

热影响区缺口应距离融合线1~2mm，焊缝金属缺口则开在焊缝中心线上。

厚度大于50mm时，应取两组附加试样，一组取自焊缝金属，一组取自恰好位于中间厚度的热影响区或焊缝根部。

除非应用标准另有要求，冲击功一般应符合对应的母材标准，每组三个试样的平均值应满足规定的要求，单个值可以低于规定的最低平均值，但不得低于该数值的70%。

对于异种刚接头，应采用每侧母材热影响区的试样进行冲击试样。

用一个试件评定多个焊接方法时，冲击试样应取自每个焊接的焊缝金属和热影响区。
