1、背景介绍
高分子材料老化是高分子材料断裂、开裂、漏液等失效的常见原因,在实际使用时,高分子材料产品多为不规则的结构件,通过物理性能测试来表征其老化十分困难,可以选择通过化学、热学的方法来表征,只需微量的样品,就可对使用中的材料进行老化分析,及时掌握材料老化情况,对老化严重的产品及时更换,防患于未然。
2、案例介绍
委托商样品为三元乙丙橡胶圈,客户端使用过程中发生漏液,客户怀疑产品发生了老化,委托美信对产品进行老化分析样品如图所示1所示。
图1. 委托商样品图片
美信技术团队利用专业经验,结合相关实验仪器,经过充分评估,制定出详细的解决方案,顺利找到了原因。通过差示扫描量热仪(DSC)和热失重分析仪(TGA),依据相关标准,对不良品与良品进行氧化诱导期和热失重分析对比分析:不良品的氧化诱导期小于1min,而良品的氧化诱导期为20.4min;不良品第一阶段起始分解温度为127.2℃,良品第一阶段起始分解温度为292.0℃,结合DSC和TGA结果,不良品已经发生明显的热氧降解,结果详见谱图2:

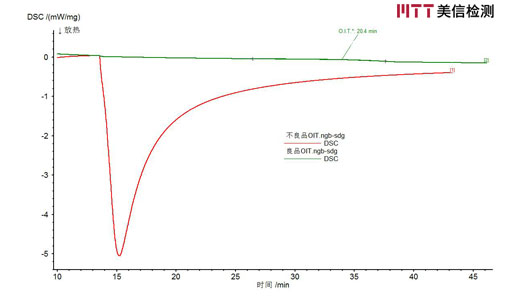

良品与不良品OIT DSC对比谱图
不良品与良品TGA对比谱图
图2. 不良品与良品DSC与TGA对比图谱
结论:对比不良品和良品谱图可知,不良品已经发生了明显的热氧老化,需要及时更换。
*** 以上内容均为原创,如需转载,请注明出处 ***
