Ag迁移致集成电路输出异常失效分析
2015-01-20 10:25:40浏览量:3223

1.案例背景

        某功能模块在用户端出现功能失效,经返厂检修,发现该模块上的一片IC输出异常,经更换IC后,功能模块恢复正常。


2.分析方法简述

        对样品进行外观观察,未发现明显异常。

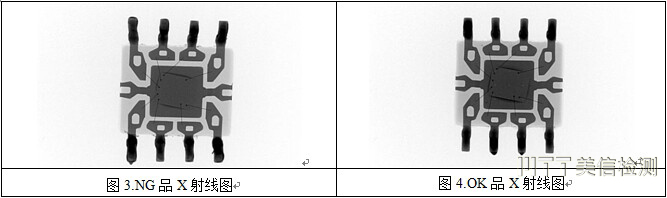

     经X-RAY无损检测,未发现明显异常。

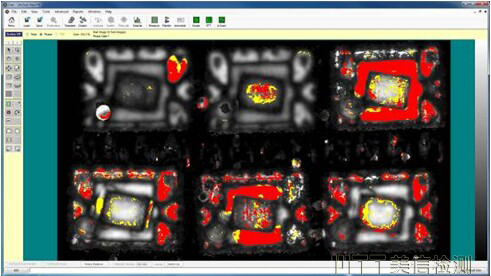

     通过C-SAM扫描发现了IC内部存在分层现象。


图5.NG样品C-SAM图片

     通过IV曲线测试,发现引脚间存在漏电通道。


图6.NG样品IV曲线图

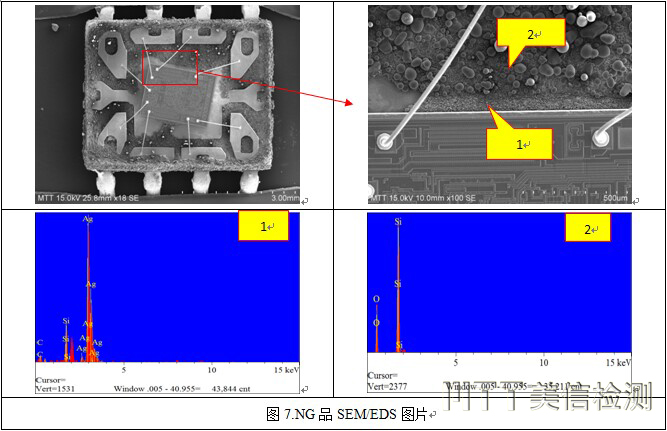

     DE-CAP后,利用SEM/EDS进行分析,确认了引脚间存在银迁移问题。

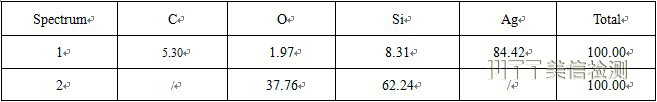

表1.开封后的NG样品内部EDS测试结果(Wt%)





3.结论



        IC内部存在分层,由于水汽的入侵,加上集成电路各引脚之间存在电位差,导致了引脚间的银迁移,从而在引脚间形成微导通电路,致IC输出异常。



4.参考标准



        GJB 548B-2005 微电子器件失效分析程序-方法5003。

        IPC-TM-650 2.1.1-2004手动微切片法。

        GB/T 17359-2012 电子探针和扫描电镜X射线能谱定量分析通则。



作者简介:



        MTT(美信检测)是一家从事材料及零部件品质检验、鉴定、认证及失效分析服务的第三方实验室,网址:m.mttlab.com,联系电话:400-850-4050。转载请注明出处,如有商业用途请联系美信检测。
